消防水管安裝規范

    1、套管：

    1）管道穿墻或樓板，應設置套管。

    2）穿樓板的套管：在衛生間及廚房內，其頂部應高出裝飾地面50mm；在其余房間，其頂部高出裝飾地面20mm。底部應與樓板底面相平。套管與管道之間縫隙宜用阻燃密實材料填實，且端面應光滑。

    3）穿墻的套管：其兩端與飾面相平。

    4）管道的接口不得設在套管內。

    2、管徑及連接方式

    管徑≤DN80時采用絲扣連接，＞DN80時采用卡箍連接。

    閥門≤DN50時采用絲扣連接，＞DN50時采用法蘭連接。

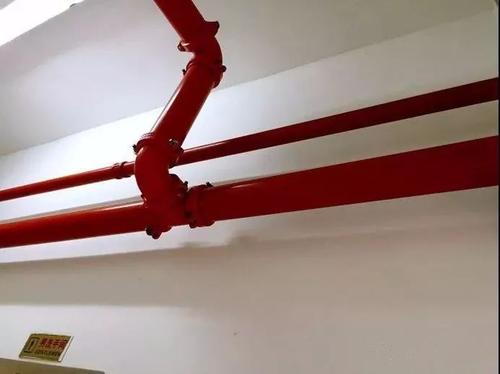

    3、管道卡箍接口：

    1）卡箍式連接：兩管口端應平整、無縫隙，溝槽寬度應均勻，卡緊螺栓后管道應平直，卡箍安裝方向應一致。

    2）法蘭連接：襯墊不得凸入管內，其外邊緣接近螺栓孔為宜。不得安放雙墊或偏墊。

    3）法蘭的螺栓：直徑和長度應符合標準，擰緊后，突出螺母的長度不應大于螺桿直徑的1/2。

    4）接口有橡膠圈的管道：管道允許沿曲線敷設，每個接口的偏轉角不得超過2°。

    4、噴淋系統支管控制噴頭數

    5、絲接管道連接：

    1）管徑小于或等于DN100的鍍鋅鋼管可采用螺紋連接。

    2）當管徑大于DN100時，可采用卡箍、法蘭或焊接連接。給排水管道：鋼管與法蘭的焊接處應二次鍍鋅；空調水管道：對焊縫及熱影響區的表面進行防腐處理。

    3）管道安裝后的管螺紋根部應有2-3扣的外露螺紋，多余的麻絲應清理干凈并對套絲扣時破壞的鍍鋅層表面及外露螺紋部分做防腐處理。

    4）螺紋連接的管道，螺紋應清潔、規整，斷絲或缺絲不大于螺紋全扣數的10%；

    連接牢固；接口處根部外露螺紋為2～3扣，無外露填料；鍍鋅管道的鍍鋅層應注意保護，對局部的破損處，應做防腐處理。

    6、管道穿過防火墻：

    采用不燃燒材料將其空隙填實。穿防火墻管道的保溫材料，采用不燃燒材料

    支吊架安裝

    1、管道的支、吊架安裝：

    （1）固定支架的位置應正確，埋設應平整牢固。

    （2）固定支架與管道接觸應緊密，固定應牢靠。

    2、立管管卡：

    1）樓層高度小于或等于5m，每層必須安裝1個。

    2）樓層高度大于5m，每層不得少于2個。

    3、給排水水平管的支、吊架間距：

    4、噴淋管道的支吊架：

    當噴頭間距≤3.6m時，設一個。當噴頭間距＜1.8m時，隔段設置。

    支吊架與噴頭的間距≥300mm，支吊架距末端噴頭≤750mm。

    5、消防及給排水保溫：

    (1)保溫材料：聚氨酯泡沫橡塑（B1級）保溫，外包不燃性玻璃布復合鋁箔防潮層。并在防潮層外包鋁合金薄板保護層（管徑大于DN100時，厚度為0.6mm；管徑小于等于DN100時，厚度為0.5mm）。

    (2)防凍保溫（厚度50mm）：屋頂水箱間內、地下部分（生活給水管，消火栓管，噴淋干管）。

    (3)防結露保溫（厚度10mm）：其它部位給水管、吊頂；管井內的排水管、雨水管。

    (4)絕熱保溫（厚度30mm）：熱水管、換熱器（保護層采用鍍鋅鋼板）、熱交換器、循環泵、分集水器。

    (5)地下一層、二層消火栓管道、生活給水管采用電伴熱保溫。電伴熱系統需在生產廠商指導下施工；做法嚴格按照《管道和設備保溫、防結露及電伴熱》03S401外做防凍保溫。
